冷風機接線法
2015/5/28 2:06:30??????點擊：

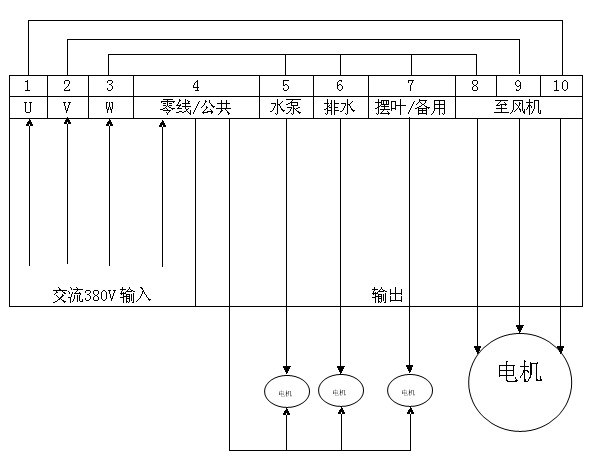

三相單速環?？照{(diào)冷風機接線示意圖
三相單速接線及注意事項：
接線為三相四線，零端子為負極，水泵，排水，擺風3個電機可以共用一根零線
風機主機電機電壓為三相380V（不可缺相，缺相會造成電機燒毀）
水泵，排水，擺風電壓為單相220V（絕不可以接380V電壓，否則立即燒毀）
1.2,3=U,V,W分別接入三相電源，零線（負極）接入4內
5和公共零線4接入水泵電機
6和公共零線4接入排水電磁閥電機
7和公共零線4接入電動擺風電機
8,9,10接入冷風機主機電機
